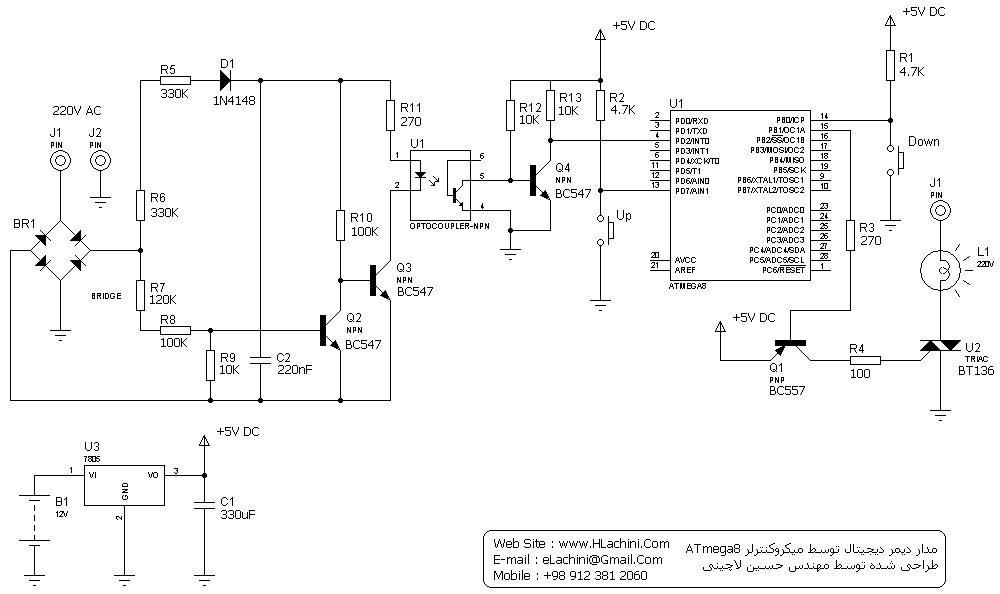

البته حتماً توجه داشته باشید که چون نقشه این مدار را توسط نرم افزار Proteus کشیده‌ام و این نرم افزار جهت جلوگیری از شلوغی مدار بصورت پیش فرض تغذیه تمامی قطعات را وصل در نظر میگیرد و آنها را در شماتیک نشان نمی‌دهد. لذا در نقشه فوق هم اتصال تغذیه میکروکنترلر نشان داده نشده است. پس حتما پایه 7 میکروکنترلر را به 5+ ولت و پایه 8 را به منفی متصل کنید.
