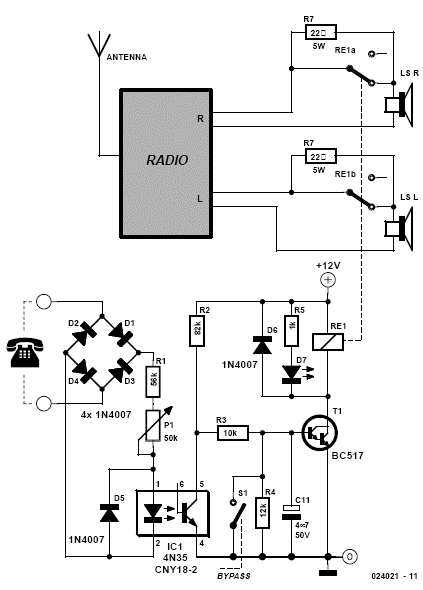

اگه شما هم از اون دسته افرادي هستيد كه دوست دارن يك راديو در محل كار يا خونه براي شنيدن اخبار و موزيك داشته باشن ، ولي هميشه از دست اينكه مجبورین بخاطر جواب دادن به تلفن صداي راديو رو كم كنيد و بعد از جواب دادن دوباره صداي راديو رو زياد كنيد ، حسابي كلافه شديد ، اين مدار ساده و ارزون راه حل خوبي براي شماست ديگه لازم نيست براي هر بار جواب دادن به تلفن به سمت راديو برين . صداي راديو به محض برداشتن گوشي كم ميشه .!!!!!!!
زمانيكه گوشي تلفن رو برنداشتيد ولتاژ خط تلفن مقدار نسبتا زيادي هست (در حدود
50ولت) . در اين حالت اين ولتاژ باعث فعال شدن اپتوكوپلر ميشه و اپتوكوپلر هم ولتاژ
بيس ترانزيستور رو پائين نگه ميداره . در نتيجه ترانزيستور خاموشه و رله هم فعال
نيست كه اگه به مدار دقت كنيم متوجه ميشيد كه تو اين حالت بلندگوها مستقيما به
راديو وصل هستند . و صدا رو كامل داريم .
موقعي كه گوشي تلفن رو بر ميداريد ولتاژ خط به شدت كاهش پيدا ميكنه (در حدود 6ولت)
. و در نتيجه ديگه اپتوكوپلر فعال نيست و ولتاژ بيس ترانزيستور كه از طريق مقاومت
R3,R2 به تغذيه متصل هست ، بالا ميره و ترانزيستور روشن شده و در نتيجه رله عمل
ميكنه ، كه با توجه نقشه در اين حالت بلندگوها كه از طريق مقاومت هاي 22 اهمي به
راديو وصل ميشن ، در نتيجه صداي راديو كم ميشه .
در صورتيكه بخواهيم براي مدتي مدار رو غير فعال كنيد ، كافيه كليد S1 را بزنيد در
اين حالت ترانزيستور خاموش هست و باقي ماجرا رو خودتون كه ميدونيد......
توسط پتانسيومتر مدار شما ميتونيد درجه حساسيت مدار رو به برداشتن گوشي تنظيم كنيد
.
