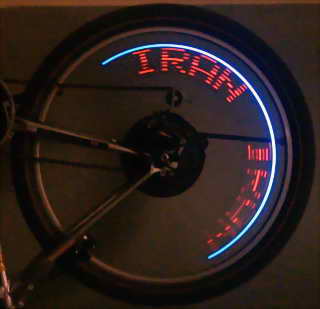

حدس بزنید تصویر بالا مر بوط به چه چیزی هست؟

 یک نمایشگر شامل تعداد زیادی LED  قرمز؟

 حدس بزنید چند LED ؟



باور کنید، این تصویر توسط فقط هشت LED درست شده!

باور کنید، مدار این وسیله حتی از یک کارت تلفن هم کوچکتر هست!

باور کنید، من با یک باطری کتابی چهار هفته هست از این مدار استفاده میکنم و هنوز باطری خوب کار می‌کند!

باور کنید، شما می‌توانید این مدار را در کمتر از ده دقیقه مونتاژ کنید!

و بالاخره باور کنید، این مدار را شما هم می‌توانید داشته باشید!



این مدار دارای ویژگی‌های زیر می‌باشد :



 - قابلیت ذخیره متن و تصویر به تعداد نامحدود.

 - امکان تعویض متن بصورت اتوماتیک و یا دستی.

 - قابلیت نمایش ساعت.

 - مصرف بسیار کم باطری.

 - قابل استفاده بروی دوچرخه و موتور سیکلت!

 - قرار دادن تبلیغ و آرم در مدار جهت سازمان ها و شرکت های دارای خدمات موتوری(پلیس، پیک موتوری و ...)!

 - قابلیت دید در روز!

 - ....



 این مدار با استفاده از یک میکروکنترلر و هفت LED  استفاده شده در آن، با توجه به متن و موقعیت مکانی مدار LED های خود را روشن و خاموش میکند تا متن مورد نظر دیده شود.

فرض کنید که تمامی LED  ها روشن باشن. در این حالت با حرکت دست در فضا شما یک حلقه ای نورانی به پهنای هفت LED  و طول محیط داخل چرخ مشاهده می‌کردید. حال ما با روشن و خاموش کردن LED  ها در موقعیت مناسب می‌توانیم هر شکل و  طرحی را در فضا ایجاد کنیم!

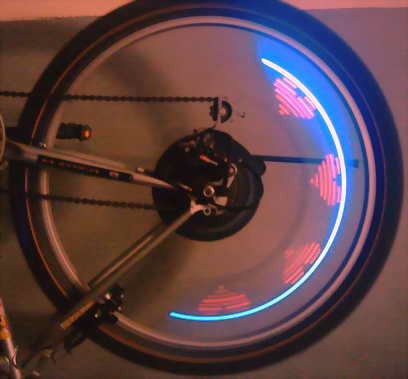

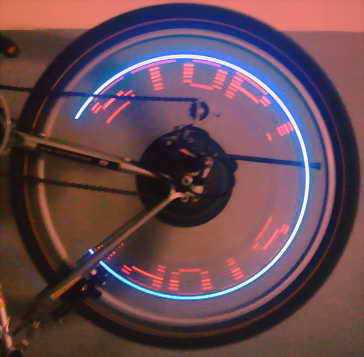

من این مدار را به چند روش مختلف طراحی و ساختم. در روش اول با استفاده از میکرو این کار را انجام دادم که در این حالت امکان نمایش هر چیزی و با هر تعداد را داشتم. بطور مثال نمایش متن(STOP!, IRAN, ایست! و ...) و تصاویر مختلف مثل قلب ©و سایر اشکال مختلف. البته من روی مدار یک کلید فشاری هم قرار دادم که امکان انتخاب تصویر و یا متن را هم داشته باشم و در عین حال در صورت قطع باطری از مدار و اتصال مجدد آن نیازی به تنظیم مجدد نداشته باشد. یکی دیگر از قابلیتهای مدار این هست که حالت تعویض اتوماتیک متن و یا تصویر را هم دارد. بدین صورت که در وضعیت اتوماتیک تمامی تصاویر و متون بصورت خودکار تعویض می‌شوند.

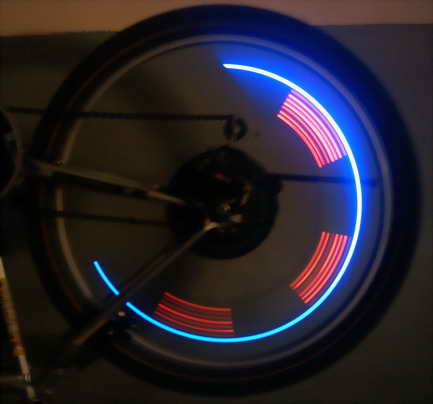

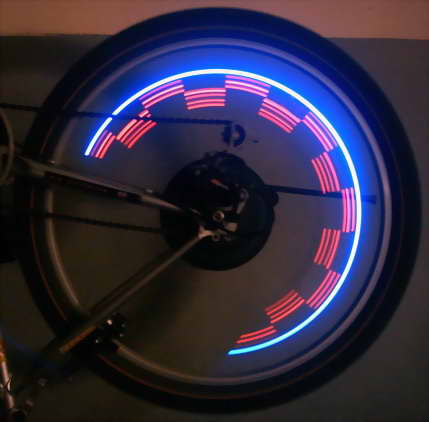

در حالت دوم مدار را سعی کردم تاحد امکان ساده کنم و از میکرو در آن استفاده نکنم. آنچه که مسلم است در این حالت از قابلیت‌های مدار نیز کم خواهد شد که امری طبیعی است!. در این حالت مدار خیلی ساده شد و فقط امکان یک شکل را بیشتر نداشت. بعضی از تصاویر تولید شده توسط این مدار را در زیر گذاشتم.



البته لازم به ذکر است که تصویر اول در این صفحه را هم توسط مدار بدون میکرو درست کردم. اگه شما هم علاقمند شدید که مدار فوق را داشته باشید و از کار با آن لذت ببرید، از طریق لینک موجود در پایین همین صفحه همین الان اقدام به سفارش آن بکنید.

ادامه این مطلب را می‌توانید در آینده مطالعه کنید.
