تابحال حتما براتون پیش آمده که نیاز به کنترل نور یک لامپ داشته باشید. مثلا نور چراغ مطالعه و یا نور لامپ اتاق؟
آیا زمان کار با هویه نیاز داشتید که گرمای هویه را کنترل کنید، تا احتمال صدمه دیدن قطعات مدارتان کم شود؟
آیا مواقعی پیش آمده که بخواهید سرعت یک موتور را تغییر بدهید مثل سرعت موتور یک فن؟
آیا ....

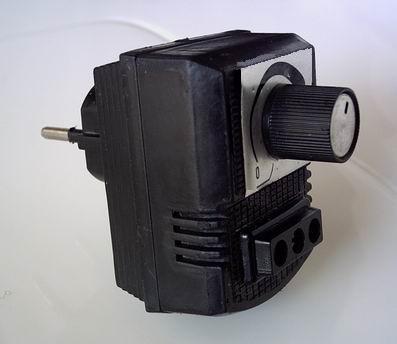

در این مقاله من تصمیم دارم که طرز ساخت یک دیمر تک فاز را برای شما شرح بدم، این مدار از قطعات بسیار کمی تشکیل شده و براحتی میتوانید با صرف زمان و هزینه بسیار کم آن را ساخته و در منزل و یا محل کار از آن استفاده کنید.
بدلیل اینکه در این مدار از ولتاژ برق شهر (220 ولت) استفاده شده لذا حتما نکات ایمنی مربوط یه ایزولاسیون رعایت گردد.
در این مدار با تغییر مقاومت ثابت زمانی شارژ و دشارژ خازن تغییر می‌کند، که باعث تغییر زاویه آتش در ترایاک و در نتیجه تغییر مقدار ولتاژ موثر دو سر بار می‌شود. دقت کنید به دلیل استفاده از دیاک در این مدار کمترین ولتاژ ورودی به ولتاژ تحریک دیاک وابسته است. یعنی در حدود 35 ولت.
بدلیل روشن و خاموش شدن مداوم ترایاک در این مدار، نویز تولید می‌گردد که من توصیه میکنم یک خازن سرامیکی 4.7 میکروفاراد 400 ولتی به صورت موازی با پریز قرار دهید.
2- دیاک
3- خازن عدسی 0.1 میکروفاراد
4- مقاومت 1 کیلو اهم
5- کلید ولوم 500 کلیو اهمی
6- پریز توکار
7- قاب آداپتور
8- سر ولوم
9- برد مدار چاپی، سیم، لحیم، روغن لحیم و ...
من پس از ساخت این مدار به این فکر افتادم که این بار دیمری با استفاده از میکروکنترلر طراحی کنم. و پس طراحی و ساخت آن هم اکنون نقشه کامل به همراه توضیحات و برنامه آن را در سایت قرار دادم.
sجهت مطالعه مقاله مربوط به دیمر دیجیتال اینجا کلیک کنید.
