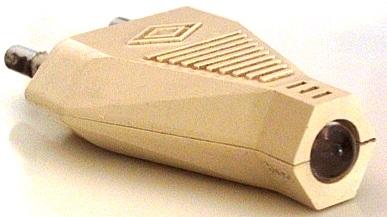

زمانی که من در دوره راهنمایی درس میخواندم، مجله کیهان علمی را هر ماه مطالعه میکردم. البته این مجله بعدها چاپ نشد. در یکی از شماره‌های این مجله مدار چشمک زن زیر را قرار داده بودند که به علت سادگی و اینکه از قطعات خیلی کمی تشکیل شده بود نظر من را جلب کرد و آن را ساختم، داخل دو شاخ برق جاسازی کردم و بعنوان تستر برق شهر از آن استفاده میکردم.

یکبار که این مدار را به مدرسه برده بودم تا به یکی از دوستانم نشان بدهم، به طور اتفاقی متوجه نکته جالبی در مورد این مدار شدم. آنهم این بود که اگه من این مدار را با خودم سری قرار می‌دادم(مثل حالتی که از فاز متر استفاده میکنید) باز هم مدار با توجه مقاومت زیاد بدن و جریان بسیار کم عبوری کار میکرد!!!





به دلیل کوچک بودن این مدار از آن در جاهای مختلف بنا به سلیقه و نیاز خود استفاده کنید. مثلا من این مدار را در دوشاخ برق قرار دادم و بعنوان تستر برق شهر استفاده کردم. از دیگر کاربردهای این مدار میتوان به :

- تستر فیوز برق شهر، به این صورت که با موازی بستن این مدار با فیوز به محض اینکه فیوز بسوزد مدار شروع به کار میکند و شما براحتی میتوانید متوجه فیوز معیوب شوید.

- در مداراتی که با برق شهر سر و کار دارند، از این مدار میتوان بعنوان نشانگر وجود برق شهر در مدار استفاده نمود.

- تستر شبکه مخابرات و مشغول بودن خط، به دلیل اینکه این مدار به ازای ولتاژهای بالای 35 ولت ( چه متناوب و یا مستقیم ) کار میکند و  از طرفی ولتاژ خطوط تلفن در حالت عادی ولتاژی در حدود 50 ولت مستقیم دارند. لذا با قرار دادن این مدار بصورت موازی با خطوط تلفن میتوان از وجود ولتاژ در خط اطمینان حاصل نمود از طرفی زمانیکه خط تلفن مشغول باشد، ولتاژ آن به حدود 6 ولت کاهش پیدا میکند که در این حالت مدار چشمک نخواهد زد و شما بسادگی میتوانید متوجه مشغول بودن خط بشوید.

- اگر شما هم ایده‌ای در مورد این مدار داشتید آنرا برای من ایمیل کنید تا در اینجا به نام خودتان ثبت شود.



همانطور که در نقشه شماتیک مدار مشاهده میکنید این مدار ابتدا از طریق دیود D1 ولتاژ ورودی را یکسو میکند. سپس این ولتاژ در دوسر خازن مدار قرار گرفته و از طریق مقاومت R2 خازن شروع به شارژ میکند. همانطور که میدانید خازن تمایل دارد تا پس گذشت پنج ثابت زمانی به ولتاژ ورودی (که در اینجا 220 ولت برق شهر است) برسد، ولی به علت اینکه کل ولتاژ خازن در این حالت بر روی دیاک افت کرده و دیاک نیز خاموش است. لذا به محض رسیدن ولتاژ خازن به سطح تریگر دیاک، دیاک آتش کرده و شروع به هدایت میکند. در نتیجه ولتاژ دوسر خازن از طریق دیاک و مقاومت 680 اهمی بر روی LED دشارژ میشود که باعث روشن شدن این LED میگردد. با دشاژ کامل خازن، دیاک مجددا به حالت قطع رفته و خازن شروع به شارژ شدن میکند و این روند به همین شکل تکرار میگردد.
