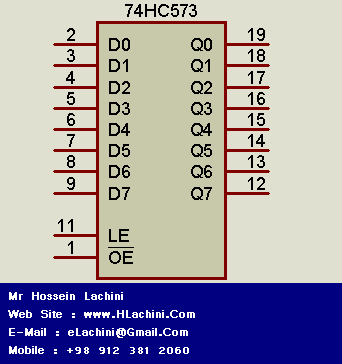

آي سي 74573 از خانواده TTLها است.اين آي سي 20 پايه دارد كه پايه 10 زمين (GND) و پايه 20 تغذيه (VCC) است. پايه هاي 2 تا 9 ورودي هاي D0 تا D7 و پايه هاي 19 تا 12 خروجي هاي Q0 تا Q7 مي باشند.از طرفي اين آي سي داراي دو پايه كنترلي به نام هاي LE كه همان فعال ساز لچ و OE كه فعال ساز خروجي هستند مي باشد.

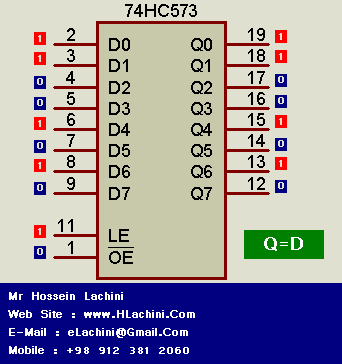

 در اين آي سي تا زماني كه ورودي LE را در سطح يك نگه داريم مقادير ورودي هاي D0 تا D7 در خروجي ظاهر ميشوند ، و هر تغييري در ورودي باعث تغيير در خروجي هاي Q0 تا Q7 خواهد شد. در اين وضعيت اصطلاحاً ميگويند آي سي شفاف است يعني شما در خروجي وروديهاي آي سي را مي‌بينيد.در تصوير زير اين حالت نمايش داده شده است.

حال اگر پايه LE را دوباره به سطح صفر برگردانيم ديگر اطلاعات خروجي از ورودي تبعيت نمي‌كنند و آخرين وضعيت خود را حفظ مي‌كنند. به اصطلاح در اين حالت ميگويند كه آي‌سي اطلاعات ورودي را لچ كرده است. در تصوير زير اين وضعيت نشان داده شده است.

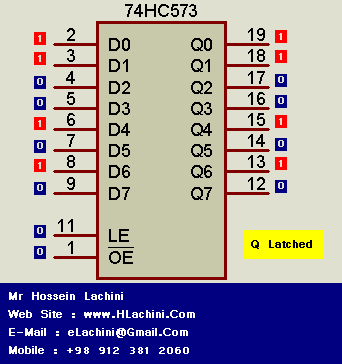

در تصوير زير حالتي ناميش داده شده است كه با اينكه اطلاعات ورودي تغيير كرده‌اند، ولي خروجي‌ها همان آخرين مقدار خود را حفظ كرده‌ند.

حالا كه با روند كلي كار اين آي سي آشنا شديد ميتوانيم يك جمع بندي از آن داشته باشيم من براي اين كار انيميشن توضيحات گفته شده را آماده كردم و در زير ميتوانيد آنرا مشاهده كنيد.

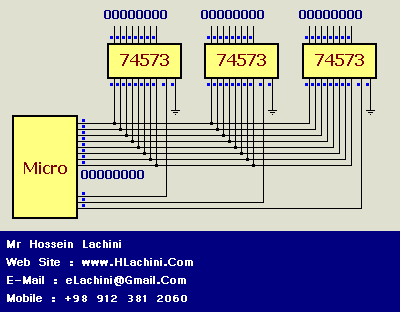

از اين ويژگي ميتوان جهت گسترش پايه‌هاي ميكروكنترولر استفاده كرد به اين ترتيب كه ورودي چند آي‌سي لچ را به هم متصل كرده و به يكي از پورتهاي ميكرو ميدهيم. سپس هر يك از پايه هاي LE لچ ها را به يك پين ميكرو اتصال ميدهيم و پايه OE را جهت فعال بودن خروجي ها به صفر وصل ميكنيم. حالا ميكرو اطلاعات هر لچ را در پورت متصل به ورودي لچ ها قرار ميدهد ولي فقط لچي اطلاعات را در خروجي خود ثبت ميكند كه پايه LE آن از طريق ميكرو يكبار به سطح يك رفته و مجدداً صفر شود. و اطلاعات ذخيره شده در ساير لچ ها بدون تغيير باقي مي‌ماند.

پس عملاً با فقط يك پورت ميكرو ميتوان چنيدين خروجي 8 بيتي ايجاد نمود. جهت درك بهتر موضوع به انيميشن زير توجه كنيد.

همانطور كه در انيميشن ديده ميشود ما با استفاده از 3 لچ مداري ساختيم كه ظرفيت ميكرو را به سه برابر افزايش داده است.اين مدار محدوديتي از بابت افزايش ظرفيت ندارد در صورتي كه تعداد لچ هاي مورد نياز شما از 8 عدد بيشتر است ميتوانيد كار كنترل پايه هاي LE را توسط يك ديكودر انجام دهيد.بعنوان مثال با 74154 ميتوانيد از طريق 4 پين ميكرو 16 لچ را كنترل كنيد!.
