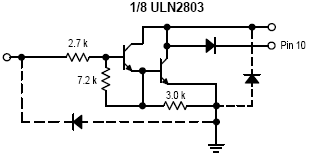

ULN2803 يك IC با 18 پايه است كه درون اين IC تعداد 8 ترانزيستور دارلينگتون NPN قرار دارد كه در ورودي بيس هر كدام هم مقاومتي معادل 2.7 كيلواهم قرار داده شده كه باعث ميشود با اعمال يك ولتاژ 5ولتي هر ترانزيستور را روشن نمود.

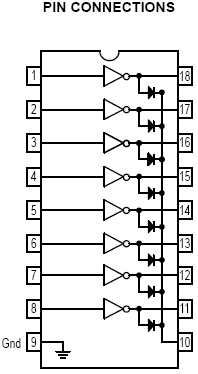

 پايه هاي 1 تا 8 ورودي ها و پايه هاي 18 تا 11 هم خروجي هاي كلكتور هر ترانزيستور است. تمامي اميترهاي ترانزيستورها هم به يكديگر وصل شده و به پايه 9 داده شده است به عنوان پايه زمين استفاده ميشود.

استفاده از اين IC هم مقرون به صرفه بوده و هم از تعداد قطعات روي برد كم كرده و در نتيجه باعث ساده تر شدن برد مدار چاپي ميشود!.

 چناچه در تصوير بالا هم مشاهده كرديد علاوه بر ترانزيستور‌هاي دارلينگتون ديودهايي نيز جهت محافظت در مقابل ولتاژ معكوس كه معمولاً در بارهاي سلفي بوجود مي‌آيد نيز در اين IC در نظر گرفته شده است. از طرفي تمامي خروجي‌ها از طريق يك ديود به پايه شماره 10 وصل شده‌اند. كه بعنوان پايه مشترك خروجي استفاده ميشود.

 شما ميتوانيد از اين IC جهت درايو كردن خروجي‌هاي ميكروكنترولر در مدارات خود استفاده نماييد.
