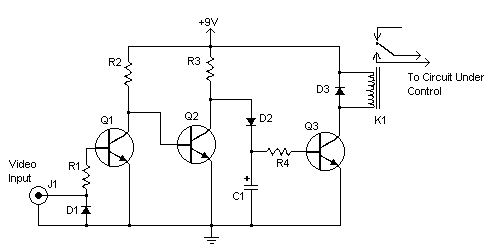

اين مدار با دريافت سيگنال ويدئو در ورودي خود يك رله را فعال ميكند. از جمله كاربردهايي كه براي اين مدار مي توان در نظر گرفت عبارتند از
روشن كردن تلويزيون هاي قديمي كه كنترل از راه دور ندارند وقتي كه شما ويديو را روشن مي كنيد
روشن كردن باندهاي صدا در زمان كار ويدئو
خاموش كردن لامپ اتاق هنگام تماشاي ويدئو
و خيلي كاربردهاي ديگر
قطعه |
تعداد |
توضيحات |
قطعه مشابه |
| R1, R2 | 2 | 10K 1/4 W مقاومت | |
| R3 | 1 | 1K 1/4 W مقاومت | |
| R4 | 1 | 33K 1/4 W مقاومت | |
| C1 | 1 | 1uF خازن الکترولیت | |
| Q1, Q2, Q3 | 3 | 2N2222 NPN ترانزیستور | 2N3904 NPN ترانزیستور |
| D1, D2, D3 | 4 | 1N4148 دیود | |
| K1 | 1 | رله 9 ولت | |
| J1 | 1 | RCA Jack | |
| سایر لوازم | 1 | برد ، جعبه ، سیم |
