دوستان گرامي ، در ادامه آموزش ساخت تابلوروان شما را با مدار تابلوروان 16 در 64 آشنا ميكنم. و همچنين با نرم‌افزار جادوگر توليد كننده سورس بسكام تابلوروان مخصوص اين تابلوروان.
خصوصيات برنامه Led Sign Board BASCOM AVR Code Wizard عبارتند از :
- امكان برنامه نويسي تابلوروان هايي با تعداد ستونهاي بين 8 تا 64 ستون.
- ارتفاع تابلوروان 16 سطر متناسب جهت انواع فونتهاي فارسي
- تعداد متن دريافتي نا محدود.
- قابليت تعريف افكتهاي حركتي به سمت چهار جهت اصلي براي هر متن بطور جداگانه.
- امكان تعريف سرعت حركت براي هر متن بطور جداگانه بين 1 الي 9.
- خروجي جهت استفاده در نرم افزار بسكام (BASCOM AVR).
- قرار دادن توضيحات هر متن در برنامه.
- توليد خودكار كدهاي مربوط به جدول گلايف.
- برنامه توليد شده متناسب با آموزش داده شده در سايت.
- سخت افزار مورد نياز مطابق با مقاله قبلي سايت.
- استفاده از ميكروكنترولر ATmega16 و ATmega32 .
- داراي 5 فونت فارسي (امكان افزايش تا 14 فونت فارسي بنا به سفارش)
- مناسب جهت استفاده براي يادگيري اصول برنامه نويسي تابلوروان.(توليد بي نهايت مثال!)
- و ...
البته در اين مدت دوستان زيادي با من تماس گرفتند و ضمن ابراز محبت درخواست نرم افزاري كه بدون نياز به كامپايل كردن برنامه در محيط بسكام و سپس پروگرم كردن برنامه بتوانند مستقيما همانند برنامه هاي تجاري موجود تابلوروان را برنامه ريزي كنند.كه بايد در پاسخ به اين عزيزان گفت كه هدف اصلي ما در اين مجموعه مقالات آموزش اصول تابلوروان است و نه كار تجاري و هدف ما طراحي نرم افزارهايي است كه هميار شما در امر آموزش ساخت تابلوروان باشد. ولي در صورتيكه دوستاني علاقمند به داشتن چنين نرم افزارهايي باشند ميتوانند با تماس با بنده آنها را تهيه كنند.
i
در همين جا ذكر اين نكته ضروري است. كه متاسفانه سايتها و افرادي در اين حوزه وجود دارند كه ادعاي فروش برنامه و نقشه هاي تابلوروان را دارند كه بسياري از دوستان علاقمند نيز فريب خورده و اقدام به دادن سفارش ميكنند كه پس از دريافت سفارش متوجه كذب بودن تبليغات ايشان ميشوند كه ديگر بسيار دير شده. و تاكنون عده كثيري از شما دوستان در ايميل و يا تماس هاي خود به اين موضوع اشاره كرديد. و گاها درخواست ذكر نام و مشخصاتشان را در سايت بنده داشتيد تا سايرين فريب اين تبليغات را نخورند. بنده با توجه به اينكه معرفي مستقيم اين افراد وسايتها و وبلاگهاي ايشان در حيطه كاري بنده نيست فقط چند توصيه به شما ميكنم .
- هزينه طراحي اين گونه برنامه ها بالا است لذا در صورت ديدن قيمتهايي در حدود 100 الي 200 هزار تومان به اصل موضوع شك كنيد. فريب قيمت كم را نخوريد. هدف فقط گرفتن پول شماست.
- هميشه قبل از خريد اينگونه محصولات از فروشنده بخواهيد تا مشخصات و تلفن برخي از مشتريان خود را به شما اعلام كند.بالطبع در صورت استقبال مناسب طرح ايشان قطعا يك يا چند خريدار در شهر و يا استان شما وجود دارد.
البته با وجود رعايت مسائل فوق شايد باز هم نتوان اطمينان كاملي حاصل نمود و اين هم مربوط به نبود زير ساخت مناسب جهت ايجاد فضاي ايمن براي خريداران و فروشندگان است. تا از بين رفتن حقوق دو طرف جلوگيري شود.

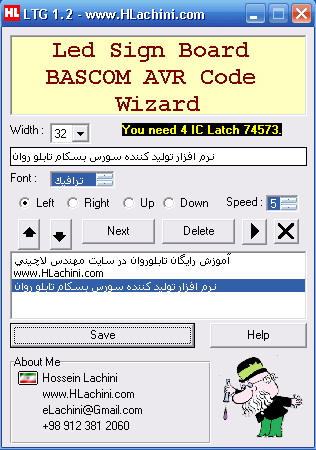

تصويري از نرم افزار توليد كننده سورس بسكام تابلوروان.
در اينجا از آوردن مستقيم كدهاي بسكام توليد شده توسط اين نرم افزار خودداري كردم و شما دوست گرامي ميتوانيد از لينك زير فايل فشرده شامل سورس بسكام تابلوروان و فايل هگز به همراه نقشه مدار در پروتيوس و همچنين با فرمت PDF است را دانلود كنيد.
دقت داشته باشيد كه در اين مدار تعدادي مقاومت را به خروجي آي سي ULN2803 متصل كردم كه صرفا جهت نمايش درست برنامه در محيط پروتيوس است و در مدار عملي آنها حذف كنيد. همچنين جهت محدود كردن جريان بخصوص در زمانهايي كه ممكن است برنامه تابلوروان در ميكرو هنگ كند، حتما بين آي سي هاي لچ 74573 و ماتريس LED مقاومت 330 اهم قرار دهيد.
وجود دارد.همچنين امكان ارسال سورس برنامه فوق به زبان VB براي علاقمندان برنامه نويسي نيز هست. ما آمادگي داريم تا مشاوره و انجام پروژهاي صنعتي و دانشگاهي شما را بر عهده بگيريم.لذا جهت كسب اطلاعات بيشتر از طريق ايميل eLachini@Gmail.Com و يا از طريق موبايل يا SMS با شماره 09123812060 تماس حاصل نماييد.
Íجهت دانلود فایلهای برنامه و پروتيوس اینجا کلیک کنید.
حجم فایل :133 کیلو بایت
فرمت فایل zip
دوستان عزیز در صورت داشتن هر گونه سئوال و پیشنهادی شما میتوانید از طریق انجمن سایت به آدرس زیر با ما مطرح کنید:
http://www.hlachini.com/forum-1.html
