سالهاي پيش يك كارتون بسيار جالب و پرطرفدار در تلويزيون پخش ميشد به نام "پرفسور بالتازار" اين شخصيت جالب يك دستگاه شگفت انگيز داشت كه ايده‌هاي پرفسور بالتازار را تبديل به واقعيت ميكرد. من خيلي به اين كارتون علاقه داشتم و هميشه در آرزوي داشتن چنين وسيله‌اي بودم.

حالا حتما ميپرسين اين چه ربطي به موضوع بحث ما درباره تابلو روان داره؟

در اين مقاله با يك نرم افزار كه توسط خودم تهيه شده آشنا خواهيد شد.نرم افزاري كه نياز شما را به برنامه‌نويسي مرتفع خواهد كرد. به عبارتي بهتر از اين به بعد شما كافيه به اين نرم افزار مشخصات تابلوروان و سرعت و جهت حركت متن‌هايي كه ميخواهيد نمايش داده شوند را بدهيد سپس با يك كليك بدون نياز به دردسرهاي برنامه نويسي، برنامه خودتون رو تحويل بگيرين!

مثل اون دستگاه شگفت انگيز پرفسور بالتازار.  برنامه Led Sign Board BASCOM AVR Code Wizard ايدهاي شما را به واقعيت تبديل ميكنه.

خصوصيات برنامه Led Sign Board BASCOM AVR Code Wizard عبارتند از :

• امكان برنامه نويسي تابلوروان هايي با تعداد ستونهاي بين 5 تا 40 ستون.
• تعداد متن دريافتي نا محدود.
• قابليت تعريف افكتهاي حركتي به سمت چهار جهت اصلي براي هر متن بطور جداگانه.
• امكان تعريف سرعت حركت براي هر متن بطور جداگانه بين 1 الي 9.
• خروجي جهت استفاده در نرم افزار بسكام (BASCOM AVR).
• قرار دادن توضيحات هر متن در برنامه.
• توليد خودكار كدهاي مربوط به جدول گلايف.
• برنامه توليد شده متناسب با آموزش داده شده در سايت.
• سخت افزار مورد نياز مطابق با مقاله قبلي سايت.
• استفاده از ميكروكنترولر ATmega8 بصورت پيش فرض در برنامه.
• امكان تغيير نوع ميكروكنترولر به صورت دلخواه درون برنامه.(عدم وابستگي سورس توليد شده به نوع ميكروكنترولر!)
•  مناسب جهت استفاده براي يادگيري اصول برنامه نويسي تابلوروان.(توليد بي نهايت مثال!)
•  و ...

در مقاله قبلي كه در ارتباط با يك تابلو روان 20 در 7 بود با نحوه گسترش ابعاد تابلوروان با استفاده از آي سي لچ74573 آشنا گشتيد. و همچنين ديديم كه به جهت افزايش ابعاد تابلوروان بايد براي تامين جريان LED ها از يك درايور مناسب استفاده كرد. و در مدار تابلو روان 20 در 7 از آي سي ULN2803 استفاده شد. نرم افزاري كه در اين مقاله به آن مي‌پردازيم مطابق با طرح تابلو روان 20 در 7 است. و شما بايد مطابق همين طرح متناسب با ابعاد تابلوروان مورد نظر خود از آي سي لچ 74573 جهت گسترش و از  آي سي ULN2803 براي درايو كردن سطرها استفاده كنيد.

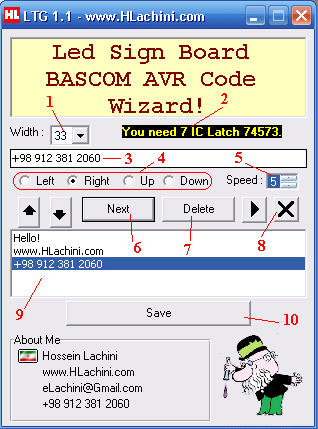

نحوه كار با اين نرم افزار بسيار ساده و آسان است و همانطور كه در شكل بالا مشاهده ميكنيد، تمامي كارهاي لازم براي توليد يك سورس فقط با چند كليك ساده انجام ميپذيرد.

توضيح عملكرد برنامه :

1. در اين قسمت طول تابلوروان را بر اساس تعداد LED ها انتخاب كنيد.در تصوير فوق تابلويي با 33 LED انتخاب شده است.
2. در اين بخش نرم افزار با توجه با طول تابلوروان كه در محل قبل مشخص گشته، تعداد  آي سي لچ 74573 مورد نياز شما در مدار تابلوروان را محاسبه كرده و نمايش ميدهد.در تصوير فوق 7 عدد محاسبه شده.

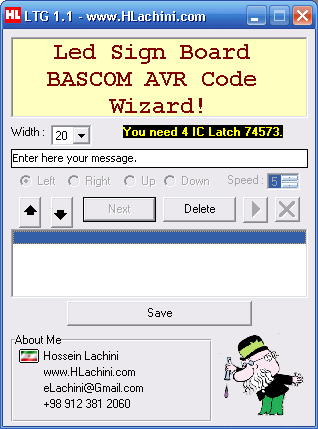

3. در اين محل متن مورد نظر خود را تايپ كنيد.البته در ابتداي اجراي برنامه همانطور كه در تصوير اول از برنامه مشاهده ميكنيد، پيغام "Enter here your message" در اين محل وجود دارد. كه به محض كليك و يا تايپ متن حذف ميشود.
4. در اين بخش شما ميتوانيد براي متن خود يكي از افكتهاي حركتي چپ ، راست ، بالا  يا پايين را انتخاب كنيد. در ابتداي اجراي برنامه بدليل عدم وجود متن بصورت پيش فرض اين بخش غير فعال است كه به محض تايپ متن فعال خواهند شد.
5. در اين بخش سرعت حركت متن را تعيين ميكنيد.
6. پس از تايپ متن، با زدن اين كليد و يا زدن كليد Enter كامپيوتر ميتوانيد متن جديد را وارد كنيد.
7. توسط اين كليد متني كه در ليست انتخاب نموده‌ايد ميتوان پاك كرد.
8. توسط اين كليد تمامي متنهاي موجود در ليست را پاك نماييد.
9. متنهاي تايپ شده، در اين قسمت قابل مشاهده و انتخاب ميباشند. در صورتي كه بر روي متني كه قبلاً تايپ كرديد كليك شود. متن مورد نظر در محل شماره 3 جهت ويرايش ظاهر ميشود. علاوه بر اين تنظيمات جهت و سرعت حركت متن نيز بر روي محلهاي 4 و 5 نمايش داده ميشوند و شما امكان تغيير مجدد آنها را خواهيد داشت.
10. در پايان با زدن اين كليد محل و نام فايل بسكام از شما پرسيده ميشود تا برنامه با نام و در محل مورد نظر شما توليد و ذخيره شود.توجه داشته باشيد كه اگر در محل انتخابي شما فايلي هم نام با فايل فعلي شما وجود دارد، حتما پاك شود.

البته همانطور كه ديديد در اين نرم افزار برخي از كليدها عمل خاصي انجام نمي دهند.كه براي نسخه هاي بالاتر نرم افزار در نظر گرفته شده است.

جهت سهولت شما دوستان گرامي من نقشه  مدار تابلوروان 7 در 40 را توسط نرم افزار پروتيوس رسم كردم.تا شما بتوانيد توسط آن برنامه ها را تست و آزمايش كنيد. البته بدليل اينكه در محيط پروتيوس ماتريس LED ها ستون‌هايشان كاتد بوده من چند گيت NOT به مدار و به ورودي  آي سي هاي لچ 74573 اضافه كرد و از طرفي بدليل آند بودن سطر ماتريس ها  آي سي ULN2803 را از مدار حذف كردم.تا برنامه بدرستي اجرا شود. ولي شما در مدار عملي حتماً ماتريس LED را همانند مدار تابلو روان 20 در 7 متصل كنيد تا سطرها به كاتد و ستونها به آند LEDها متصل شوند. و از NOT استفاده نكنيد و حتما  آي سي ULN2803 را در مدار قرار دهيد.

در حال حاضر شما میتوانید از برنامه کاملتر که بصورت آنلاین طراحی شده است استفاده کنید. لینکهای زیر مربوط به این برنامه ها است :

 - مبدل آنلاین متن به کدهای هگز تابلوروان

 - مبدل آنلاین عکس به کدهای هگز تابلوروان

 - مبدل آنلاین انیمیشن GIF به کدهای هگز تابلوروان

در صورت تمايل شما دوست گرامي امكان دريافت نسخه هاي ارتقاء يافته نرم افزار همچون :

• امكان فارسي نويسي.
• پشتيباني از تابلوهايي با ابعاد بزرگتر.
• توليد سورس برنامه به زبان C.
• پيش نمايش از كار تابلوروان.
• و ...

وجود دارد.همچنين امكان ارسال سورس برنامه فوق به زبان VB براي علاقمندان برنامه نويسي نيز هست. ما آمادگي داريم تا مشاوره و انجام پروژهاي صنعتي و دانشگاهي شما را بر عهده بگيريم.لذا جهت كسب اطلاعات بيشتر از طريق ايميل eLachini@Gmail.Com و يا از طريق موبايل يا SMS با شماره 09123812060 تماس حاصل نماييد.
